Акупунктура · региональная карта 03
Грудина, рёберные промежутки, пупок, поясничные позвонки, крестец и большой вертел образуют разные системы отсчёта. Карта показывает отношение между ориентирами — отдельно для передней поверхности, спины и таза.
Региональный атлас
Переключатель не перемещает «готовые точки». Он меняет систему чтения: передняя срединная линия, задняя позвоночная ось, тазовые ориентиры или сравнение мужской и женской основы.
Передняя срединная линия
CV17, CV12, CV6 и CV4 остаются на срединной оси, но получают уровень от разных ориентиров. ST25 строится поперечно от центра пупка и потому не переносится на ось автоматически.
Грудная клетка — межрёберный уровень CV17.
Верх живота — сегмент от мечегрудинного соединения к пупку для CV12.
Низ живота — пропорциональная шкала пупок–лобковый ориентир для CV6 и CV4.
Позвоночная ось
GV4 читается на задней срединной линии под остистым отростком L2. BL23 использует тот же поперечный уровень, но добавляет двусторонний латеральный отступ. Пока L2 не распознан на конкретной спине, обе координаты остаются текстовыми.
Установить заднюю срединную линию.
Найти и проверить позвонковый уровень L2.
Только затем читать срединное или латеральное отношение.
Линия таза
Основное правило GB30 делит линию между большим вертелом и крестцовым ориентиром в отношении одной трети к двум третям. Альтернативный способ построения через переднюю верхнюю ость подвздошной кости хранится отдельно и не усредняется с основным.
Большой вертел задаёт латеральный конец отношения.
Крестцовая щель задаёт медиальный ориентир основной конструкции.
1/3 : 2/3 относится к линии между ними, а не к экрану.
Мужчина / женщина
Текстовое отношение может быть общим, но ширина грудной клетки, положение рёберных дуг, длина сегмента живота и геометрия таза различаются. Поэтому будущая точная отметка принимается отдельно на каждой основе и в каждой поверхности.
Одинаковый код не означает одинаковую UV-координату.
Одинаковая пропорция пересчитывается внутри конкретного сегмента.
Фронтальная и задняя поверхности проходят раздельную приёмку.
Передняя ось · пять карточек
Передняя срединная линия кажется простой только на плоской схеме. В грудной клетке уровень задаёт межрёберное пространство; в верхней части живота — отношение между мечегрудинным соединением и пупком; в нижней — пропорциональная шкала от пупка к лобковому ориентиру.
Красная отметка отсутствует намеренно: изображение сопровождает правило, но не заменяет его.
Остистые отростки читаются как последовательность, а не как декоративная линия на модели.
Задняя ось · две карточки
Обе карточки начинаются с распознавания L2. GV4 остаётся на задней срединной линии. BL23 строится двусторонне, на том же уровне и на 1,5 B-cun латеральнее. Формулировки «под L2» и «между L2–L3» сохраняются рядом: они описывают один межостистый уровень разным языком.
Таз · одна карточка и одна вариация
Основное построение соединяет большой вертел и крестцовую щель. Дополнительная конструкция через переднюю верхнюю ость подвздошной кости описывается отдельно: пользователь видит, какой вариант читает, вместо невидимого усреднения.
Основная конструкция
Редакционный реестр · выпуск 03
Семь карточек подтверждены второй независимой книжной линией. CV17 пока хранит текст одного официального стандарта. Ни одна карточка не получает точную 3D-координату автоматически.
Текст стандарта задаёт грудной уровень и срединную ось. Независимая поточечная формулировка из локального книжного корпуса ещё не принята, поэтому точная визуальная привязка закрыта.
Открыть карточку CV17 →Две формулировки сходятся на передней срединной линии и четырёх пропорциональных долях выше пупка. Дополнительный контроль — середина линии между мечегрудинным соединением и центром пупка.
Открыть карточку CV12 →Правило состоит из двух независимых отношений: горизонтального уровня пупка и поперечного пропорционального отступа. Постоянное расстояние в сантиметрах и симметрия изображения не используются.
Открыть карточку ST25 →Обе книжные линии задают одну ось и одну пропорцию. Число относится к региональной шкале живота и не переносится как готовая длина между людьми.
Открыть карточку CV6 →Один источник отсчитывает 3 B-cun ниже пупка, другой — 2 цуня выше лобкового ориентира. Совпадают нижний сегмент живота и срединная ось; числовая эквивалентность зависит от отдельно принятой пропорциональной шкалы.
Открыть карточку CV4 →Формулировки «под L2» и «между L2–L3» описывают межостистый уровень. Распознавание позвонка остаётся отдельным условием и не заменяется высотой на модели.
Открыть карточку GV4 →Карточка использует тот же межостистый уровень, что GV4, затем добавляет поперечный двусторонний отсчёт. Положение нельзя восстановить только по контуру талии.
Открыть карточку BL23 →Основная конструкция совпадает в двух произведениях. Альтернативный вариант через переднюю верхнюю ость подвздошной кости остаётся отдельным источниковым языком.
Открыть карточку GB30 →Редакторская глава · 9 минут
Четыре главы связывают рёберный уровень, пупочный сегмент, поясничный позвонок и тазовую линию, не превращая их в один универсальный шаблон.
На туловище мало написать «выше пупка» или «рядом с позвоночником». Такая фраза не сообщает, откуда начинается отсчёт, по какой оси он идёт и к какому сегменту относится число. В редакционном атласе координата раскладывается на отдельные поля: поверхность, срединная линия, опорный уровень, направление и пропорция. Только после этого появляется место для будущей визуальной привязки.
01 · координатная грамматика
Передняя и задняя срединные линии выглядят похожими на плоской иллюстрации, но построены на разных анатомических последовательностях. Спереди ось проходит через грудину, белую линию живота, пупок и передний тазовый сегмент. Сзади она читается через остистые отростки, межостистые промежутки, крестец и задний контур таза. Смешивать эти последовательности нельзя: один и тот же вертикальный процент изображения не обозначает один и тот же анатомический уровень.
В карточке ST25 срединная линия вообще не является конечной позицией. Она нужна, чтобы установить центр пупка и поперечный уровень, после чего начинается латеральный пропорциональный отсчёт. В карточке BL23 происходит похожее разделение: сначала определяется задняя ось и уровень L2, затем — отступ в сторону. Поэтому «два цуня от центра» и «полтора цуня от позвоночника» — не готовые расстояния, а последние операции в цепочке ориентиров.
Если в описании нет поверхности, оси и начального ориентира, числовой отступ не публикуется отдельно.

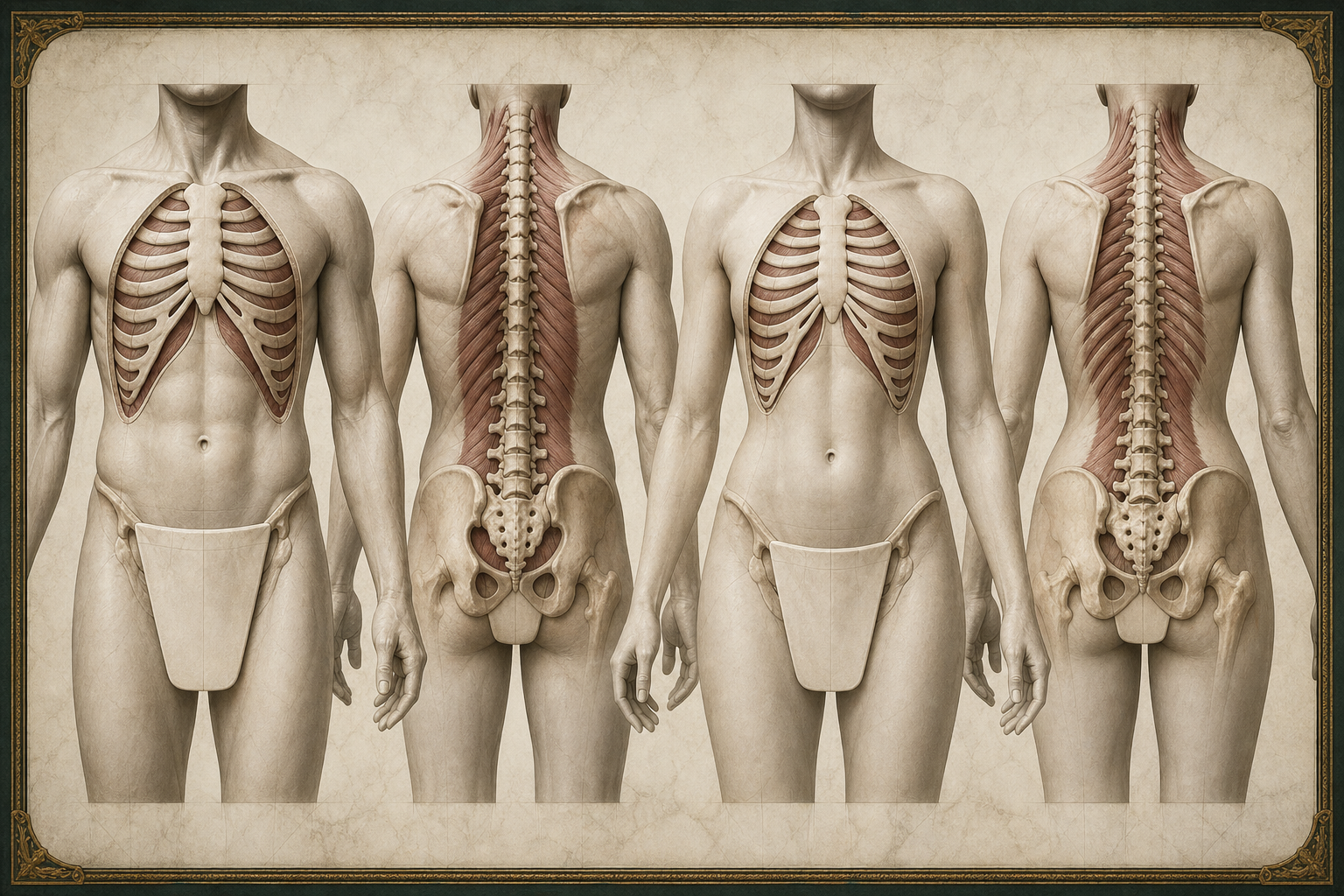

Четыре фигуры выдержаны в одном масштабе, но каждая поверхность сохраняет собственную последовательность ориентиров.
02 · передняя поверхность
CV17 относится к грудной клетке. Его уровень задаётся не пупком, а четвёртым межрёберным пространством на передней срединной линии. Это правило пока поддержано одним официальным стандартом; поэтому оно открыто как текстовая карточка, но не получает видимую точную отметку. Отсутствие второго произведения показано пользователю прямо, без понижения карточки до безымянного кружка.
CV12 относится к верхнему сегменту живота. Здесь четыре B-cun выше пупка можно независимо проверить как середину линии от мечегрудинного соединения к центру пупка. Важен именно двойной контроль: число связывается с длиной конкретного сегмента, а середина помогает увидеть смысл пропорции без перевода в сантиметры.
Ниже пупка работают CV6 и CV4. Для CV6 две книжные линии совпадают на 1,5 B-cun по передней срединной линии. Для CV4 сохраняются две конструкции: три B-cun ниже пупка или две пропорциональные доли выше лобкового ориентира. Они описывают один регион, но их числовая эквивалентность допустима только внутри принятой шкалы всего нижнего сегмента. Редакция не склеивает формулы по одному внешнему сходству.
ST25 завершает переднюю группу поперечным отношением. Сначала устанавливается уровень центра пупка, затем два B-cun латеральнее. Парность карточки не означает, что точки нужно зеркально копировать по пикселям: левая и правая стороны будущей модели получают отдельные координаты после проверки самой основы.
Статическая пластина показывает область, но не назначает уровень L2 по высоте талии и не подменяет проверку костного ориентира.
Мышечный рисунок помогает читать регион, но уровень L2 устанавливается по позвоночной последовательности, а не по форме мышечного брюшка.
03 · позвоночная ось
GV4 и BL23 используют один позвонковый уровень. В одном источнике он назван промежутком между L2 и L3, в другом — уровнем нижнего края остистого отростка L2. Эти формулировки не конкурируют за разные точки: они описывают межостистую область с двух сторон одного ориентира. Тем не менее фактическое распознавание L2 на конкретной спине нельзя заменить высотой талии или заранее заданным процентом модели.
После принятия уровня GV4 остаётся на задней срединной линии. BL23 строится латеральнее на 1,5 B-cun и является двусторонней карточкой. В интерфейсе это означает три отдельных объекта: срединное правило, левое латеральное положение и правое латеральное положение. Даже если текст симметричен, геометрическая проверка двух сторон проводится раздельно.
Послойная анатомия здесь особенно важна. Остистый отросток — костный ориентир; поверх него расположены кожа, фасциальные и мышечные слои. Традиционная карта сообщает отношение на поверхности, но не содержит в себе процедурные параметры. Поэтому этот региональный модуль заканчивается текстовой и визуальной грамматикой и не превращается в руководство по воздействию.
Историческая система координат и реальные анатомические структуры читаются рядом, но не объявляются одной системой.
04 · две целевые основы
Текстовые формулы CV12, ST25, CV6, CV4, GV4, BL23 и GB30 могут быть одинаковыми для взрослой мужской и женской основы. Но их применение начинается заново: определяется конкретная грудная клетка, конкретная длина живота, конкретный позвоночный уровень и конкретная геометрия таза. Поэтому будущая модель не должна быть одной фигурой, которой меняют внешнюю оболочку.
Для передней поверхности различаются пропорции грудной клетки, рёберных дуг и тазового пояса. Для задней — ширина плечевого пояса, выраженность поясничного перехода, положение подвздошных ориентиров и форма крестцового региона. Эти различия не меняют название точки, но меняют геометрическую задачу. Приёмка координат будет проходить отдельно на мужской и женской сборке, отдельно спереди и сзади.
GB30 особенно ясно показывает эту границу. Правило хранит отношение большого вертела и крестцового ориентира; сами объекты должны существовать и быть проверены в каждой анатомической сборке. Альтернативная конструкция через переднюю верхнюю ость подвздошной кости добавляет ещё одну пару объектов. Пока эти структуры не подтверждены в исходной 3D-модели, атлас показывает текст, пластину и статус, но не симулирует точность.
Такой подход медленнее автоматической расстановки кружков, зато его можно проверять, расширять и превращать в профессиональный продукт. Каждая принятая координата получает паспорт: код, поверхность, пол основы, анатомические объекты, правило построения, версию модели и дату приёмки. Региональная страница уже готова к этому слою, но не изображает его завершённым раньше времени.
Отдельный паспорт нужен и для плоской иллюстрации: он фиксирует ракурс, масштаб, допустимую область кадрирования и запрет на измерение по пикселям. Так авторский визуал помогает читать систему, но не создаёт ложную точность там, где ещё не принята пространственная привязка.
Следующий шаг — выбрать одну карточку и посмотреть её короткий паспорт: код, область, ориентир, статус текста и границу геометрии.
